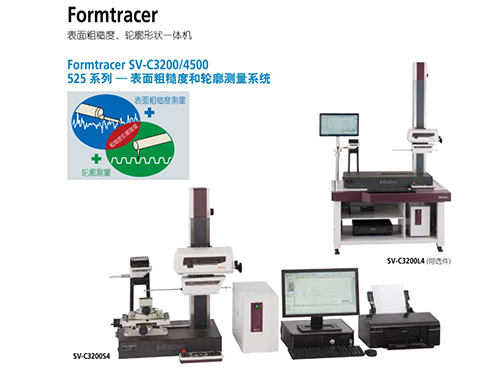

轮廓仪是对物体的轮廓、二维尺寸、二维位移进行测试与检验的仪器，作为精密测量仪器在汽车制造和铁路行业的应用十分广泛。

功能：

可测量各种精密机械零件的素线形状，直线度、角度、凸度、对数曲线、槽深、槽宽等参数。

适用范围：

本系列仪器广泛应用于机械加工、电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件等行业。适用于科研院所、大专院校、计量机构和企业计量室、车间。可测轴承、滚针、滚子、电机轴、曲轴、圆柱销、活塞销、活塞、气门、阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等。

工作原理：

电动轮廓仪是通过仪器的触针与被测表面的滑移进行测量的，是接触测量。其主要优点是可以直接测 量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便。但是被测表面容易被触针划伤，为此应在保证可靠接触的前提下尽量减少测量压力。

精度保证由液压或者气浮导轨等高精密装置完成。

电动轮廓仪按传感器的工作原理分为电感式、感应式以及压电式多种。仪器由传感器、驱动箱、电器箱等三个基本部件组成。

主要优点

传感器的触针由金刚石制成，针尖圆弧半径为2微米，在触针的后端镶有导块，形成一条相对于工件表面宏观起伏的测量的基准，使触针的位移仅相对于传感器壳体上下运动，所以导块能起到消除宏观几何形状误差和减小纹波度对表面粗糙度测量结果的影响。传感器以铰链形式和驱动箱连接，能自由下落，从而保证导块始终与被测表面接触。

TalySurf6采用的是电感式传感器，其工作原理简述如下。传感器的一端装有触针，其尖端表面与被测表面接触，当传感器以匀速水平移动时，被测表面的峰谷使探针产生上下位移，使敏感元件的电感发生变化，从而引起交流载波波形发生变化。

运用：

相比传统一维点激光测量，新型的激光轮廓仪可以快速测量整个剖面，而不是几个有限的测量点，能更全面、精确的反映车轮、轨道表面轮廓情况，尤其适合精度及速度要求都很高的在线测量系统。采用新技术的系统已经逐渐成为国内外在线轮廓测量的主流趋势。
